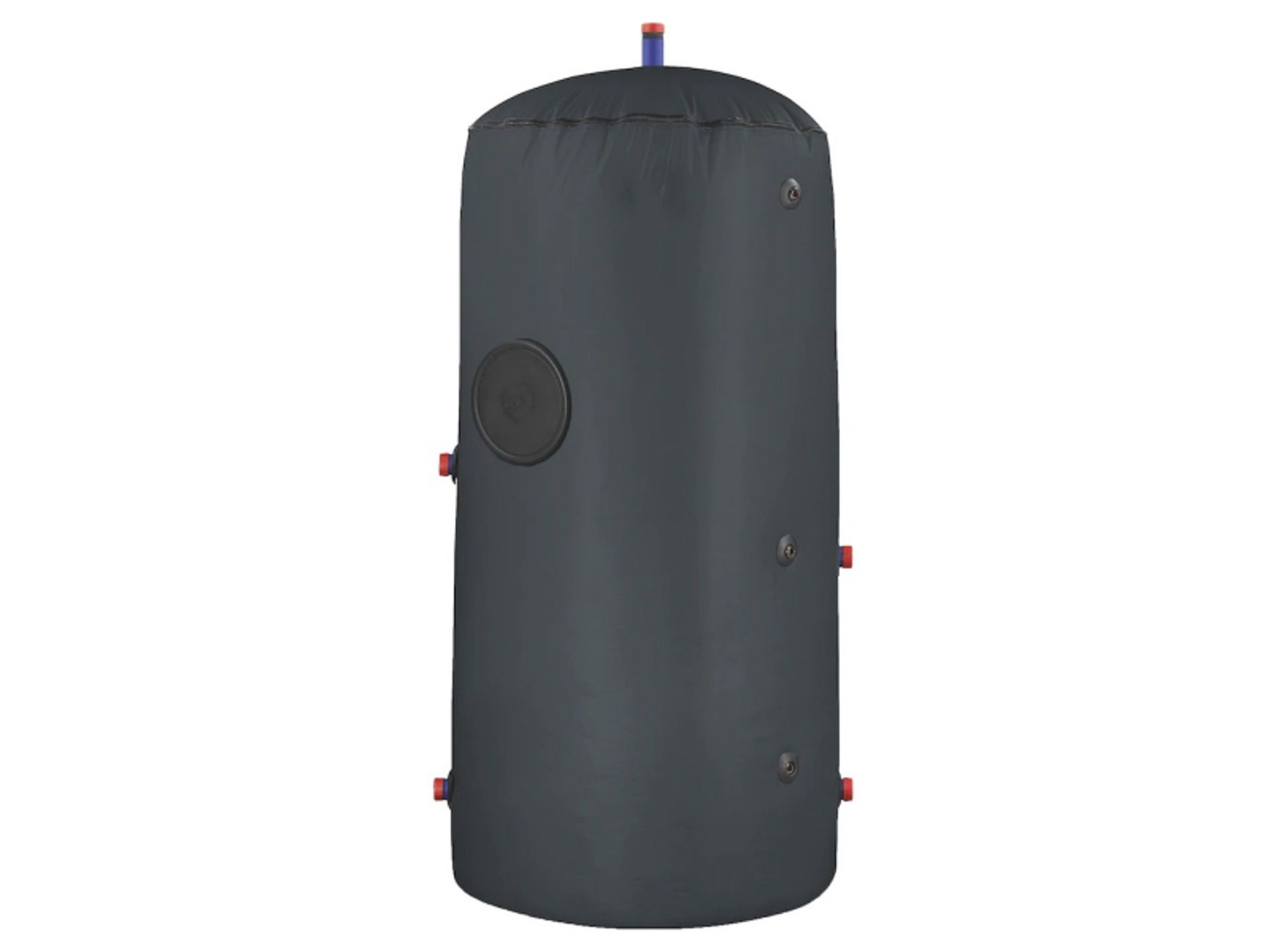

Voorraadvaten LCT 1CO 500 - 2.000 liter

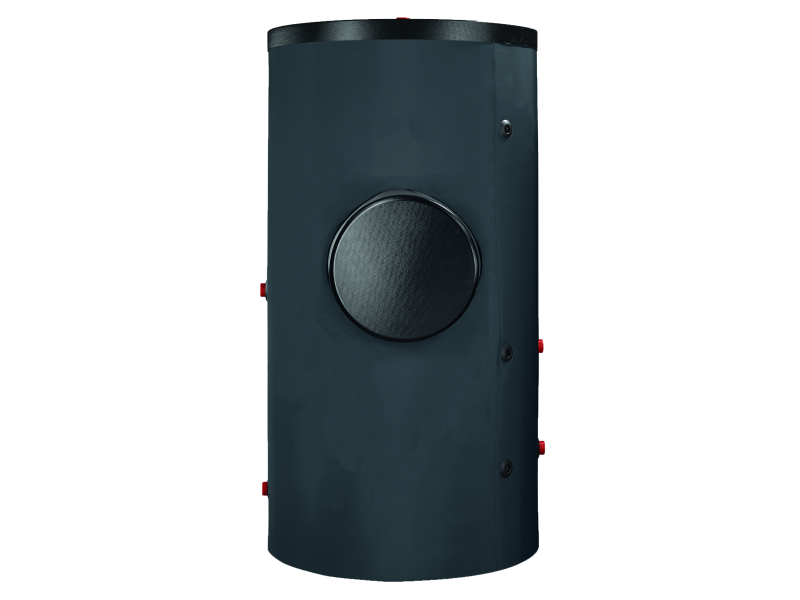

Staande geïsoleerde voorraadvaten

Staande voorraadvaten met extra cv spiraal geschikt voor de opslag van warm sanitair water en tevens met het elektrische verwarmings- element te gebruiken als multifunctionele boiler. Uitgevoerd in geëmailleerd staal.

Offerte aanvragen

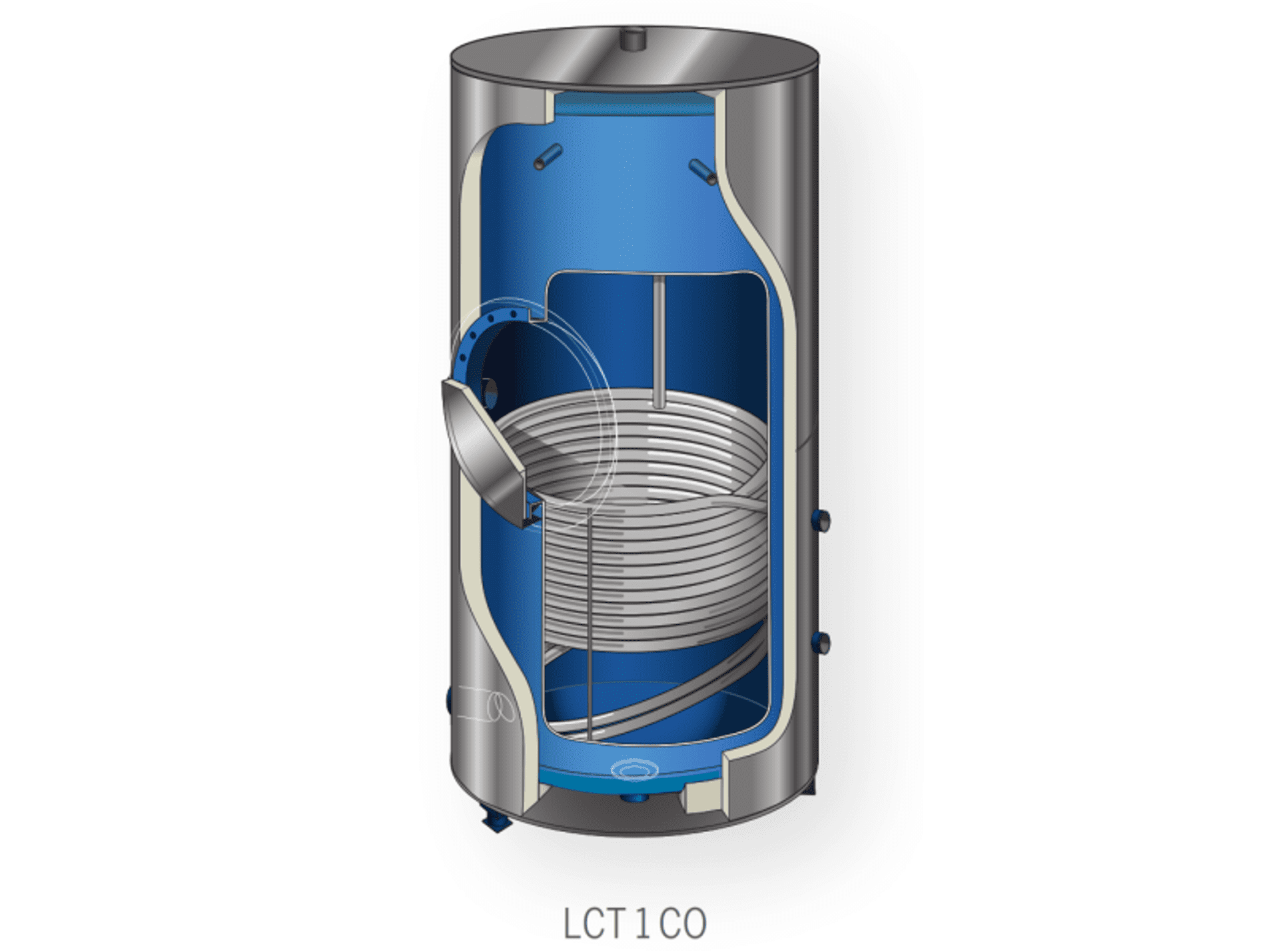

De LCT 1CO voorraadvaten met verwarminspiraal van ACV zijn uitermate geschikt voor de opslag (buffer) en verwarming van tapwater ofwel sanitair warm water. De gehele range bestaat uit 5 basis uitvoeringen van 500 tot en met 2000 liter inhoud.

De binnenzijde van het LCT 1CO voorraadvat is uitgevoerd met een geëmailleerde coating en beschermd door een magnesium anode. De buitenzijde is afgewerkt met een beschermende coating en is leverbaar met drie verschillende soorten van isolatie:

M0: 100 mm. mineraal wol isolatie afgewerkt met een stijve plaatmantel
M1: 100 mm. mineraal wol isolatie afgewerkt met een brandwerende en flexibele PVC bekleding
Top NC: 100 mm. mineraal wol isolatie met een flexibele PVC bekleding (niet geclassificeerd)

*De LCT 1CO 300 heeft een isolatie van 65 mm geïnjecteerd polyurethaanschuim.

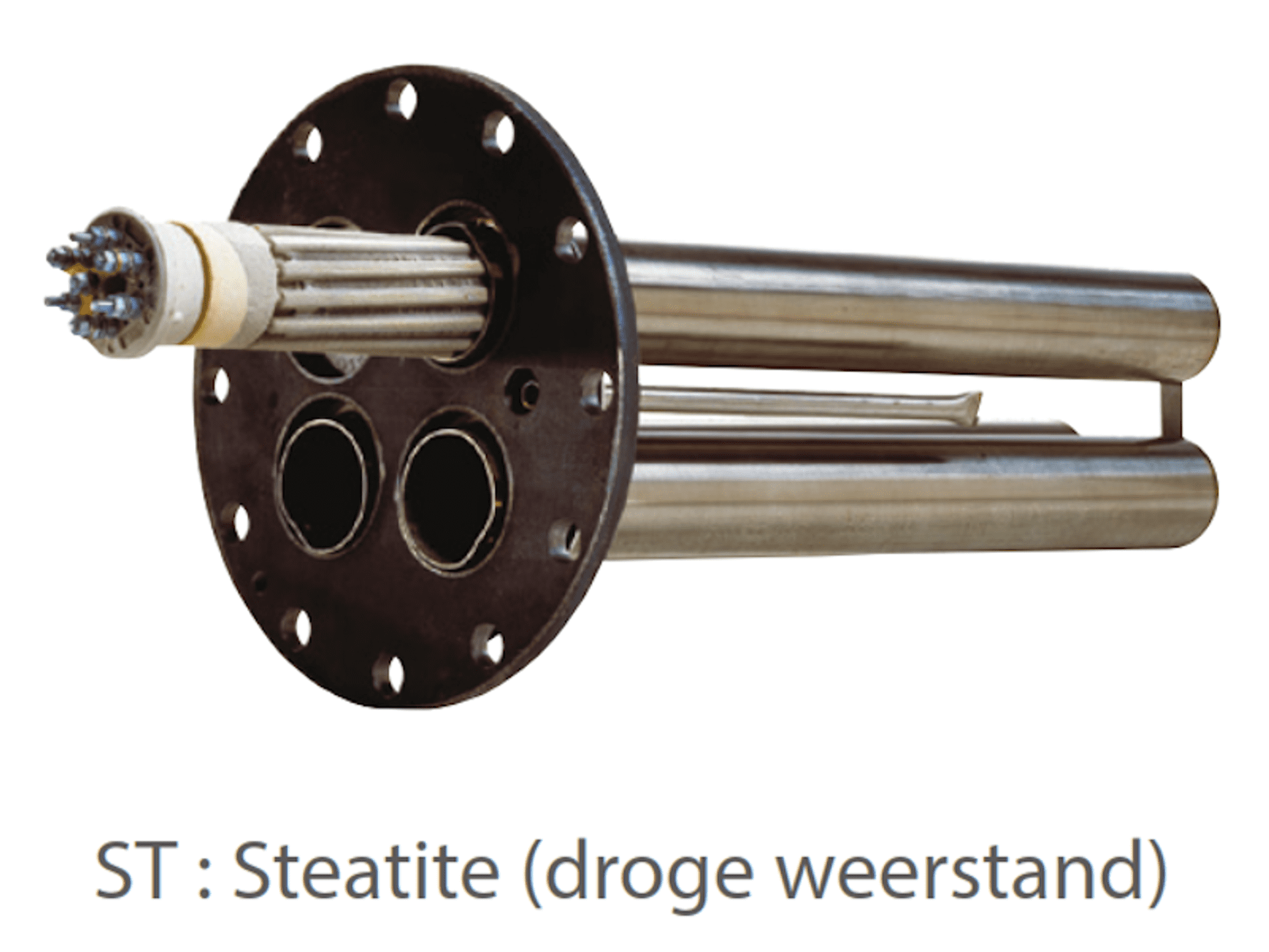

Alle LCT voorraadvaten kunnen additioneel worden uitgevoerd met een natte of droge verwarmingsweerstand voor extra elektrische verwarming.
Voor een eenvoudige installatie is de LCT serie uitgevoerd met hijsringen en steunvoeten en is tevens leverbaar in een low-profile versie (TB) met een maximale diameter van 790 mm die een eenvoudige toegang door een standaard deuropening mogelijk maakt.

Geëmailleerde en geïsoleerde tank van hoge kwaliteit bestand tegen thermische schokken, hoge temperaturen en chemische reinigingsmiddelen.
Uitgevoerd met een extra verwarming spiraal.
Geschikt voor opslag van drinkwater, sanitair warm water.
Warm sanitair aansluiting op hoogste punt van de tank.
Meerdere aansluitingen met voelerhuizen voor een goede toegang tot de temperatuurcontrole
Bescherming van de geëmailleerde coating door een magnesiumanode.
Een straalbreker voor de geleidelijke aanvoer van koud water.
Uitgevoerd met een mangat flens aan de zijkant van Ø 400 mm (vanaf 750 liter) voor interne inspectie en voor de installatie van de elektrische weerstanden.
Een centrale leegloop op het laagste punt van het vat

*Sanitair warm water wordt ook aangeduid als SWW

Voorraadvat met spiraal LCT 1CO TP		300 TP	500 TP	750 TP	900 TP	1000 TP	1500 TP	2000 TP
Artikelnummer		A1006446	A1006394	A1006453	A1006454	A1006450	A1006451	A1006452
Constructiekenmerken
Inhoud spiraal	liter	-	9,1	13,8	18	18	25,2	35
Leeg gewicht	kg	100	115	165	202	205	309	455
Max bedrijfstemperatuur	°C	95	95	95	95	95	95	95
Max bedrijfsdruk (sanitair warm water)	bar	6	8	8	8	8	8	8
Primair debiet (EN 12897:2016)	L/s	-	1,11	1,11	0,83	0,83	0,83	0,83
Drukverlies CV-zijdig (EN12897:2016)	mbar	-	104	158	122	122	172	239
Drukverlies spiraal	mbar	-	104	158	122	122	172	239
Debiet in spiraal	L/h	-	4000	4000	3000	3000	3000	3000
Plafondhoogte	mm	1860	1980	1960	2240	2480	2270	2180
Toegangsluik diameter	Ø mm	150	112	112	112	112	112	112
Aansluiting sanitaire installatie	Ø"	3/4 M	1 1/2 M	1 1/2 M	1 1/2 M	1 1/2 M	2 M	2 M
Aansluiting - hercirculatie / veiligheidsklep	Ø"	-	1 1/2 M	1 1/2 M	1 1/2 M	2 M	2 M	2 M
Aansluiting spiraal	Ø"	1 F	1 1/4 F	1 1/4 F	1 1/4 F	1 1/4 F	1 1/4 F	1 1/4 F
Verwarmingsoppervlak spiraal	m2	-	1,49	2,26	2,94	2,94	4,12	5,72
Verwarming karakteristieken		300 TP	500 TP	750 TP	900 TP	1000 TP	1500 TP	2000 TP
Max. vermogen spiraal (80/60°C) ΔT 50K	kW	49	45	65	75	75	95	118
Prestaties in sanitair warm water
Piekdebiet bij 45°C	L/10'	489	609	914	1103	1231	1711	2411
Continue debiet bij 45°C	L/h	1230	1380	1980	2232	2232	2814	3438
Continue gebiet bij 60°C	L/h	-	768	1116	1284	1284	1638	2034
Eco Design Fields
Energie-efficiency klasse		B	B	-	-	-	-	-

Voorraadvat met spiraal LCT 1CO TH		750 TH	900 TH	1000 TH	1500 TH	2000 TH	2500 TH	3000 TH
Artikelnummer		A1006421	A1006425	A1006423	A1006440	A1006439	A1006445	A1006447
Constructiekenmerken
Inhoud spiraal	liter	13,8	18	18	25,2	35	35	35
Leeg gewicht	kg	195	210	220	310	450	500	570
Max bedrijfstemperatuur	°C	95	95	95	95	95	95	95
Max bedrijfsdruk (sanitair warm water)	bar	8	8	8	8	8	8	8
Primair debiet (EN 12897:2016)	L/s	1,11	0,83	0,83	0,83	0,83	-	-
Drukverlies CV-zijdig (EN12897:2016)	mbar	158	122	122	172	239	-	-
Drukverlies spiraal	mbar	158	122	122	172	239	-	-
Debiet in spiraal	L/h	4000	3000	3000	3000	3000	3000	3000
Plafondhoogte	mm	1960	2240	2480	2270	2180	2530	2950
Toegangsluik diameter	Ø mm	400	400	400	400	400	400	400
Aansluiting sanitaire installatie	Ø"	1 1/2 M	1 1/2 M	1 1/2 M	2 M	2 M	2 M	2 M
Aansluiting - hercirculatie / veiligheidsklep	Ø"	1 1/2 M	1 1/2 M	1 1/2 M	2 M	2 M	2 M	2 M
Aansluiting spiraal	Ø"	1 1/4 F	1 1/4 F	1 1/4 F	1 1/4 F	1 1/4 F	1 1/4 F	1 1/4 F
Verwarmingsoppervlak spiraal	m2	2,26	2,94	2,94	4,12	5,72	5,72	5,72
Verwarming karakteristieken		300 TP	500 TP	750 TP	900 TP	1000 TP	1500 TP	2000 TP
Max. vermogen spiraal (80/60°C) ΔT 50K	kW	65	75	75	95	118	118	118
Prestaties in sanitair warm water
Piekdebiet bij 45°C	L/10'	914	1103	1231	1711	2411	-	-
Continue debiet bij 45°C	L/h	1980	2232	2232	2814	3438	-	-
Continue gebiet bij 60°C	L/h	1116	1284	1284	1638	2034	-	-
Eco Design Fields
Energie-efficiency klasse		-	-	-	-	-	-	-

(1) M1 is afgewerkt met 100 mm. mineraalwol isolatie.
(2) M0 is afgewerkt met een speciale brandwerende mantel.
(3) Gemeten bij een opslag temperatuur 65 ºC en een ruimtetemperatuur van 20 ºC.

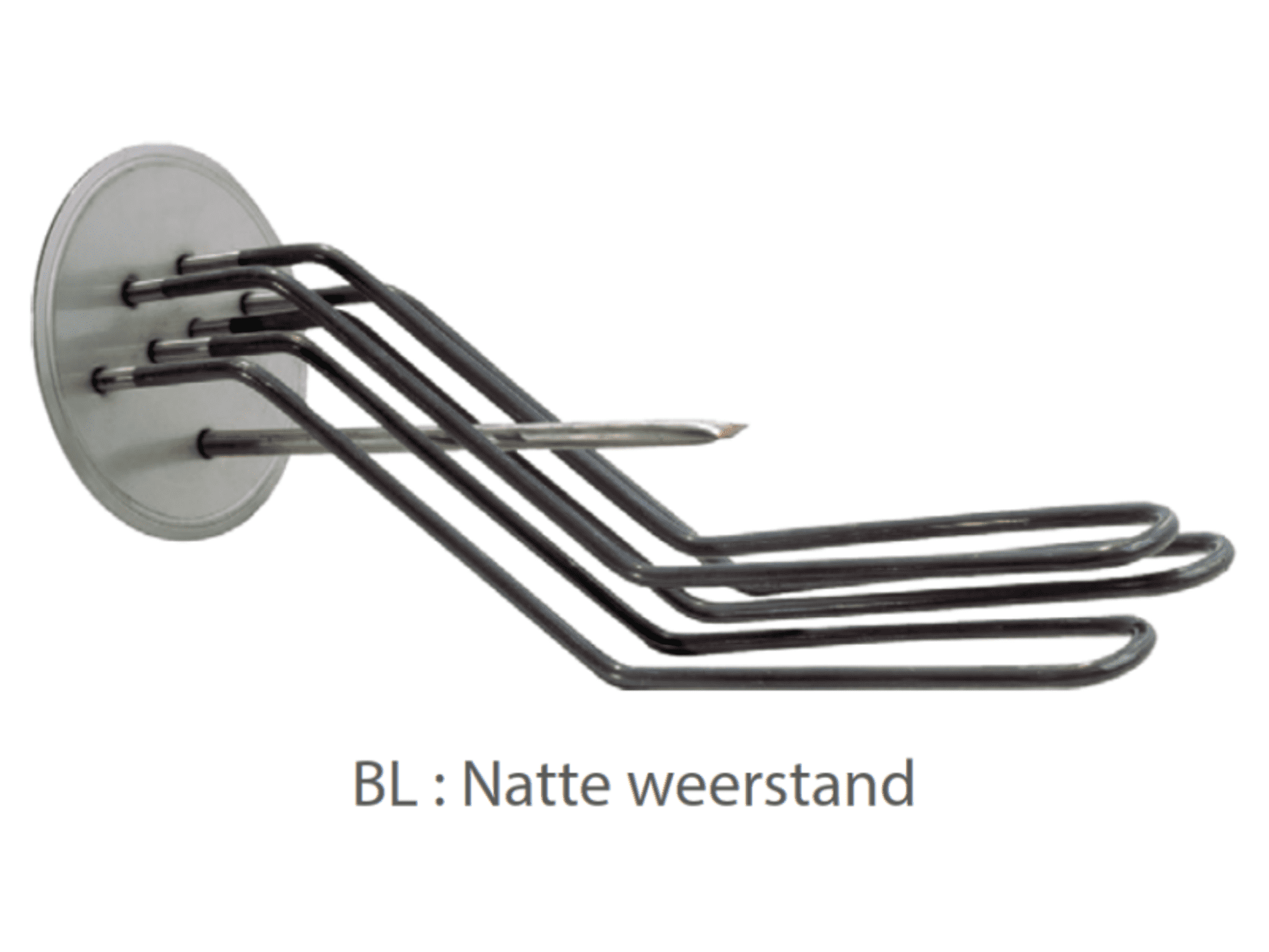

(4) De natte elektrische weerstand is leverbaar in 5, 10, 15, 25 en 30 kW.
(5) Gemeten bij een primaire CV temperatuur van 90 ºC en aanvoer tapwater van 10 ºC.

Toebehoren
Artikelnummer	Omschrijving
A1006458	Kit met een flens en een natte weerstand van 5 kW.
A1006463	Kit met een flens en een natte weerstand van 10 kW.
A1006467	Kit met een flens en een natte weerstand van 15 kW.
A1006468	Kit met een flens en een natte weerstand van 25 kW.
A1006469	Kit met een flens en een natte weerstand van 30 kW.

Downloads Voorraadvaten LCT 1CO 500 - 2.000 liter

Brochure LCT

Handleiding LCT

Handleiding LCT 1 en 1PLUS
