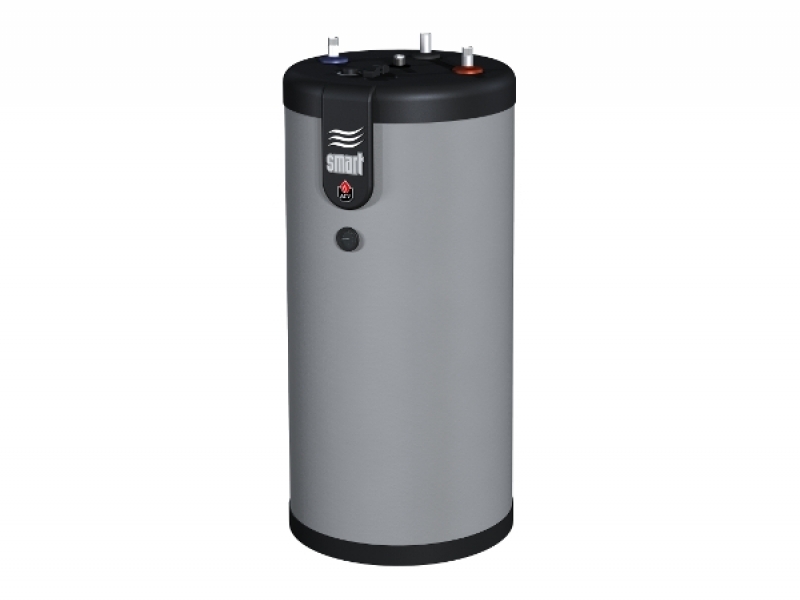

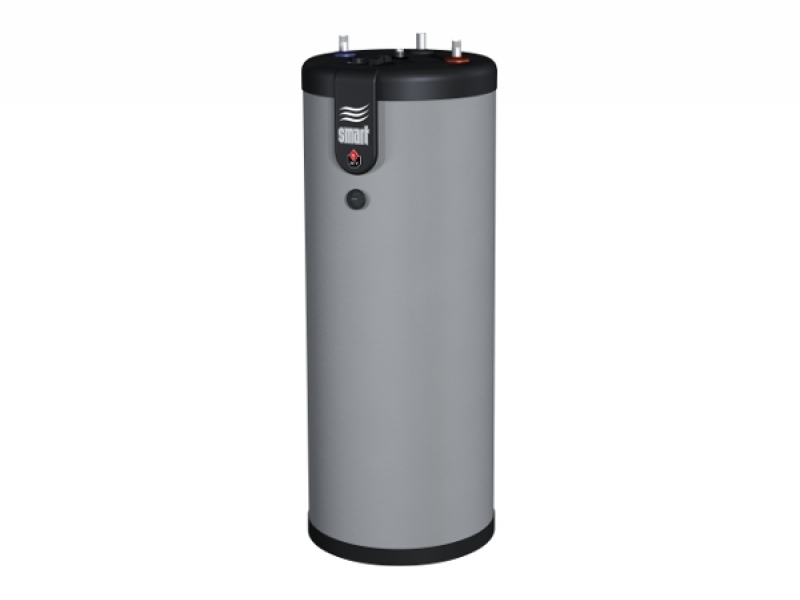

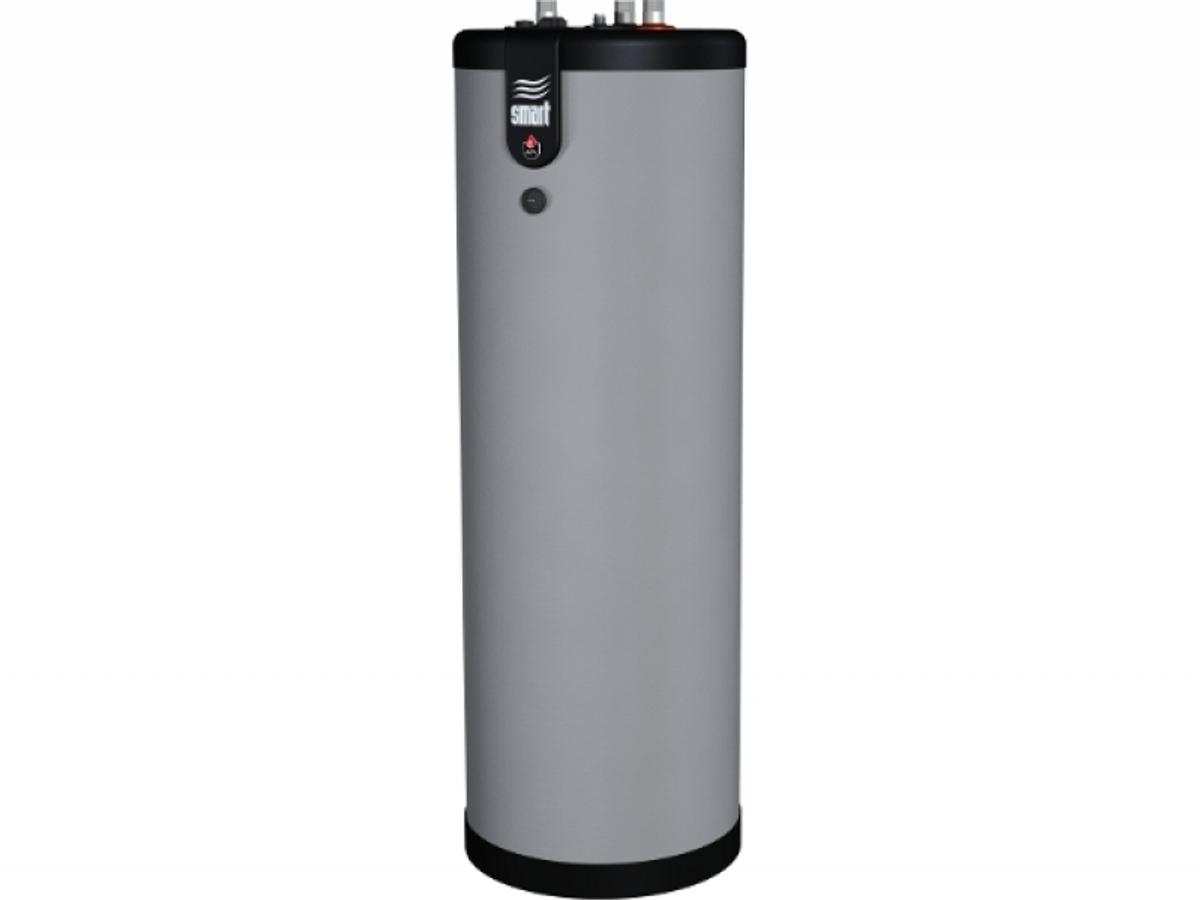

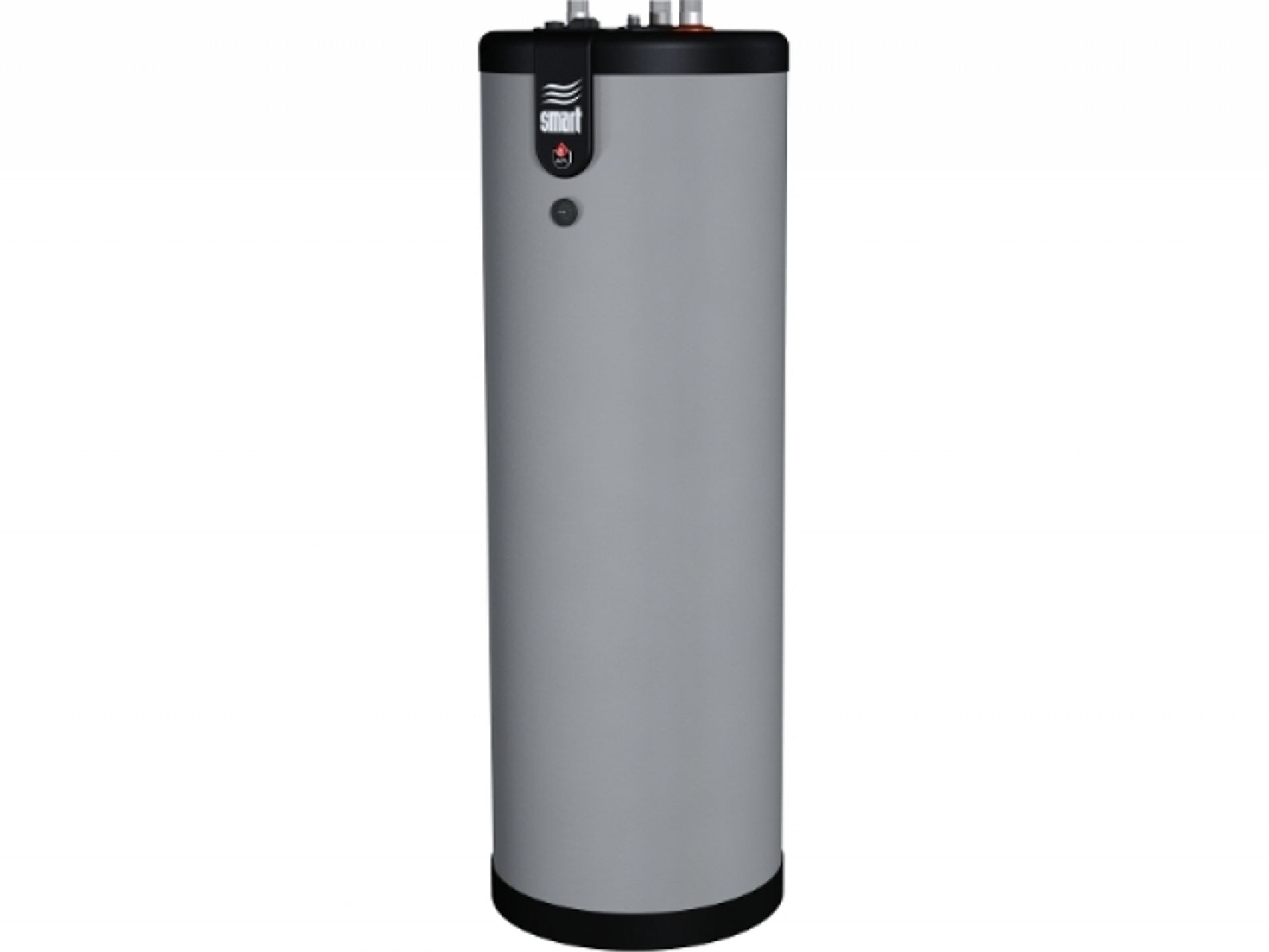

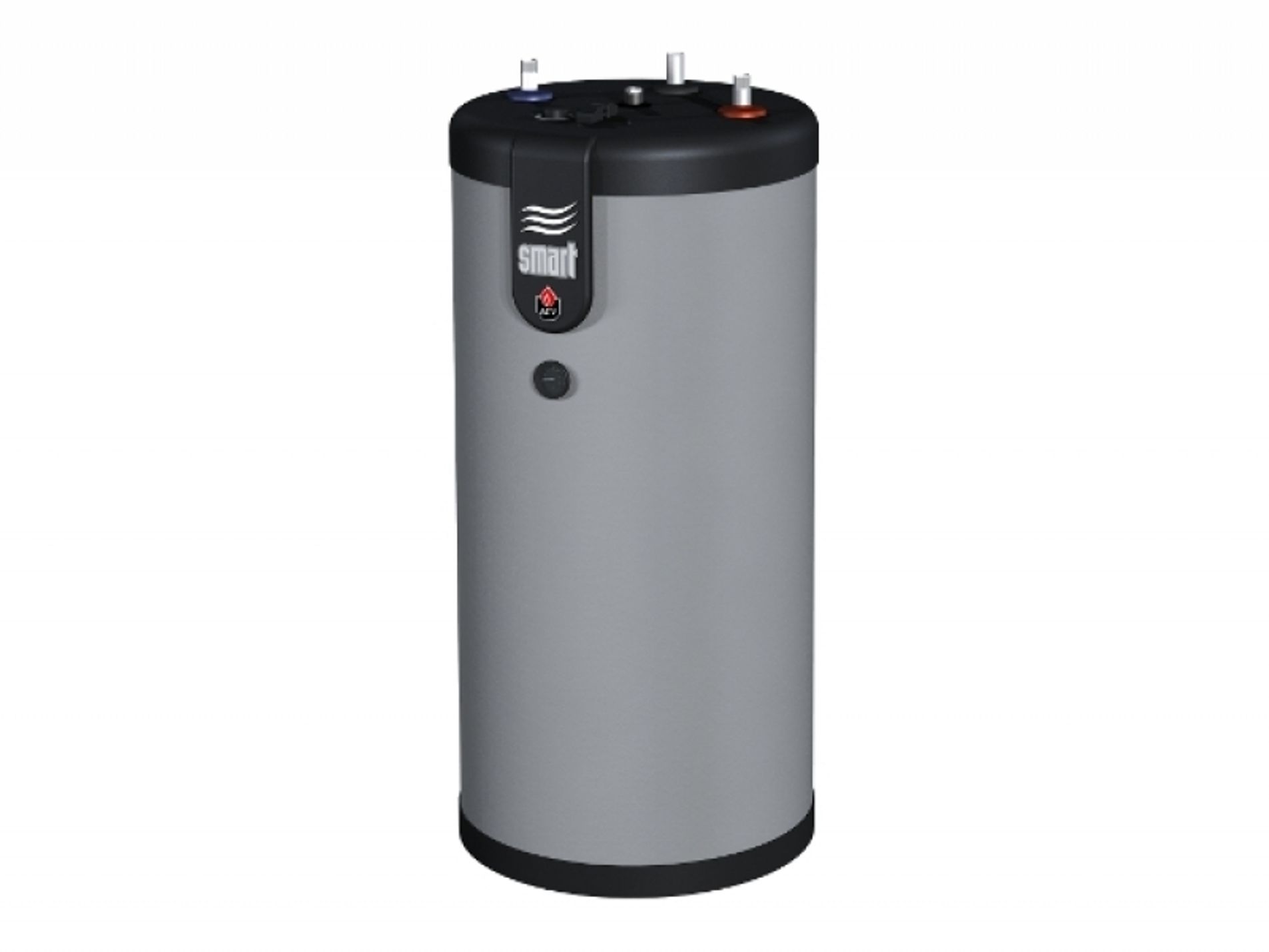

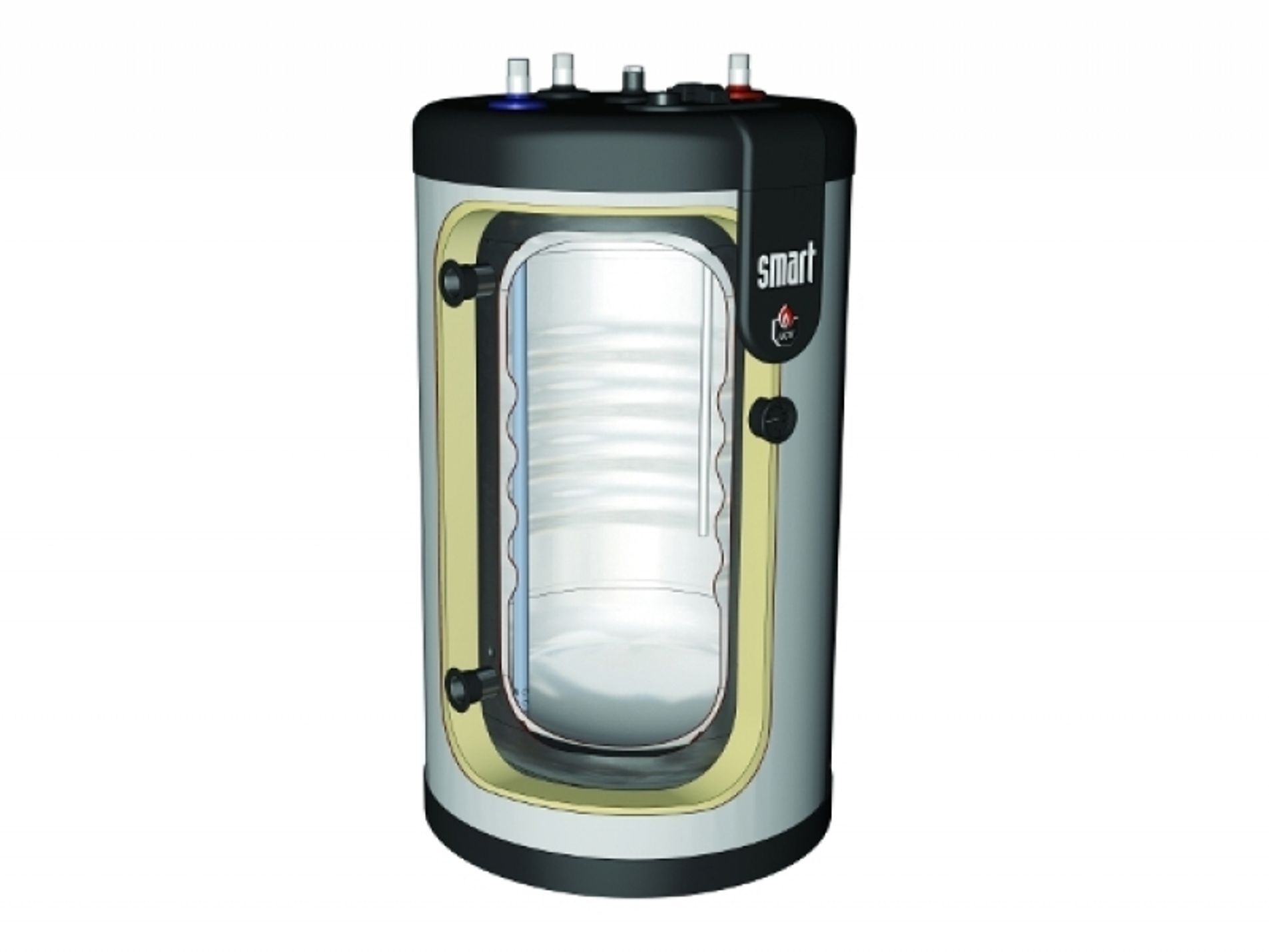

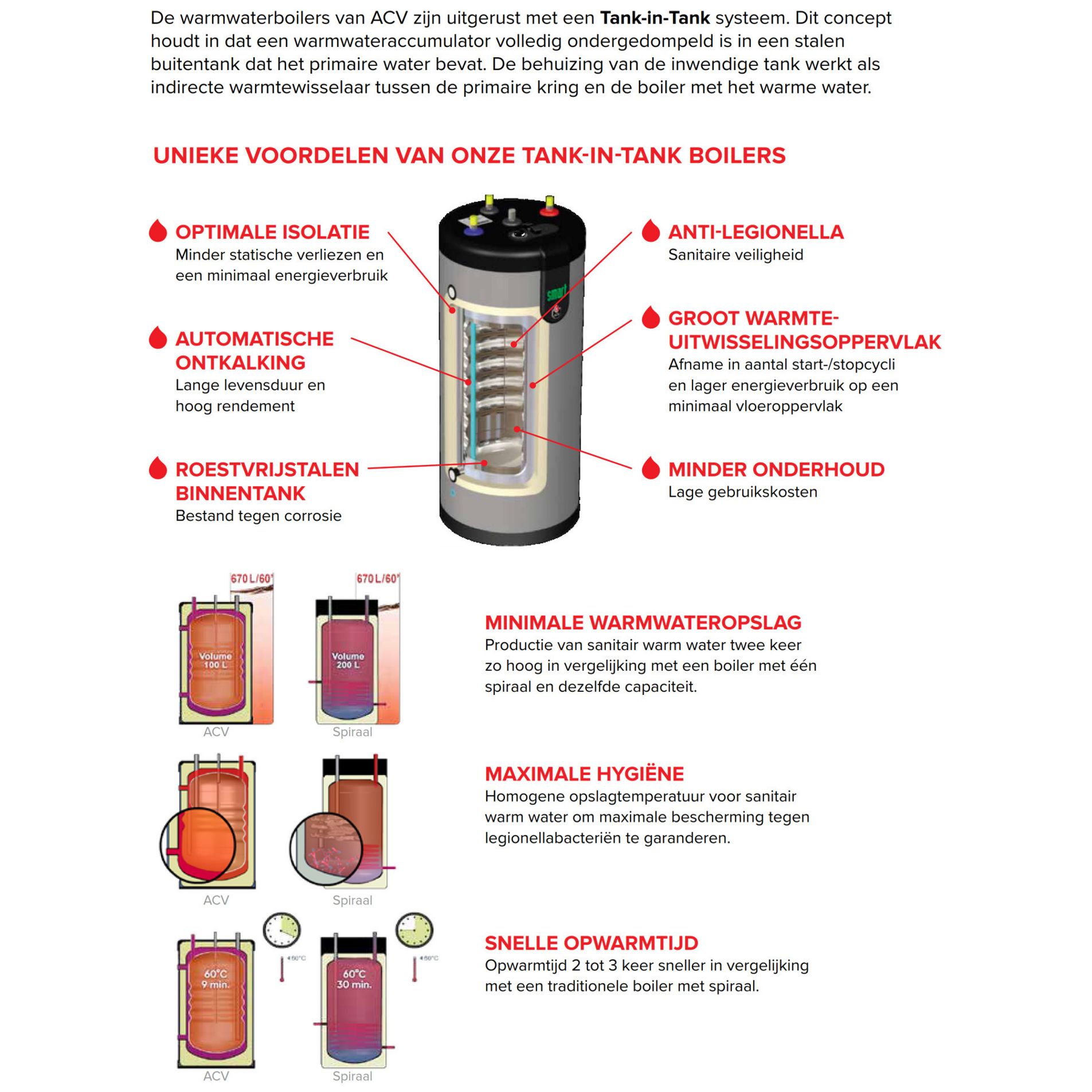

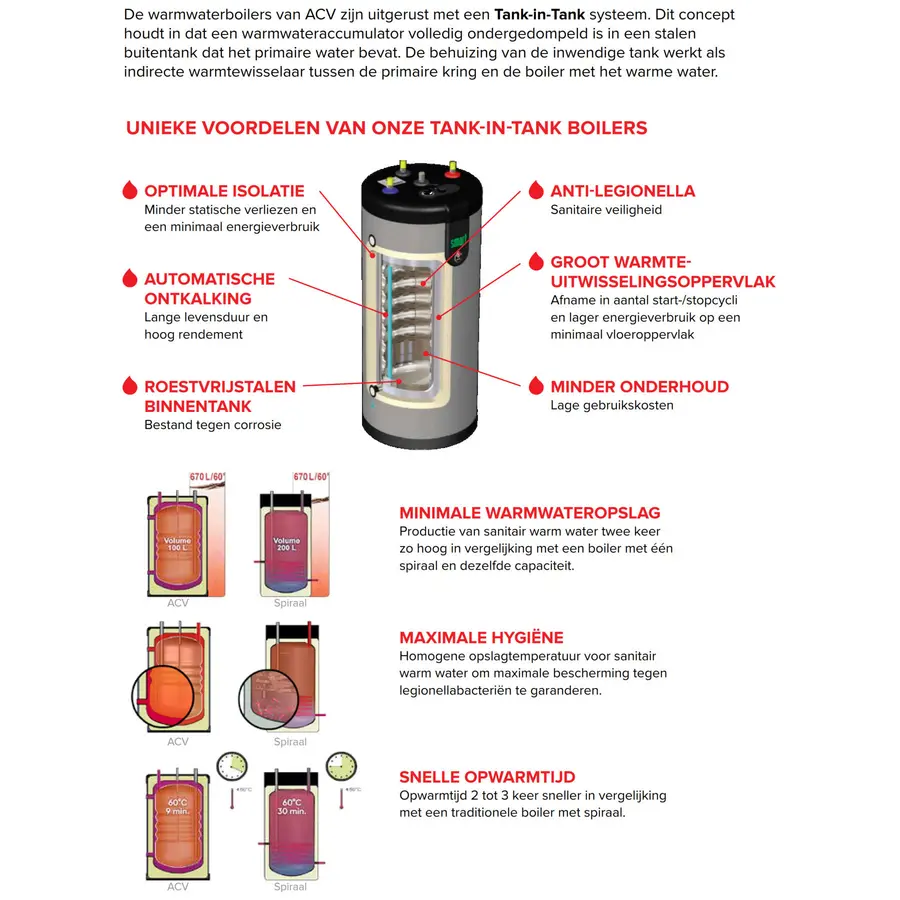

- Indirecte boilers in hoogwaardig roestvast staal met het unieke en efficiënte tank-in-tank principe
- Met name geschikt voor woningen en utiliteit

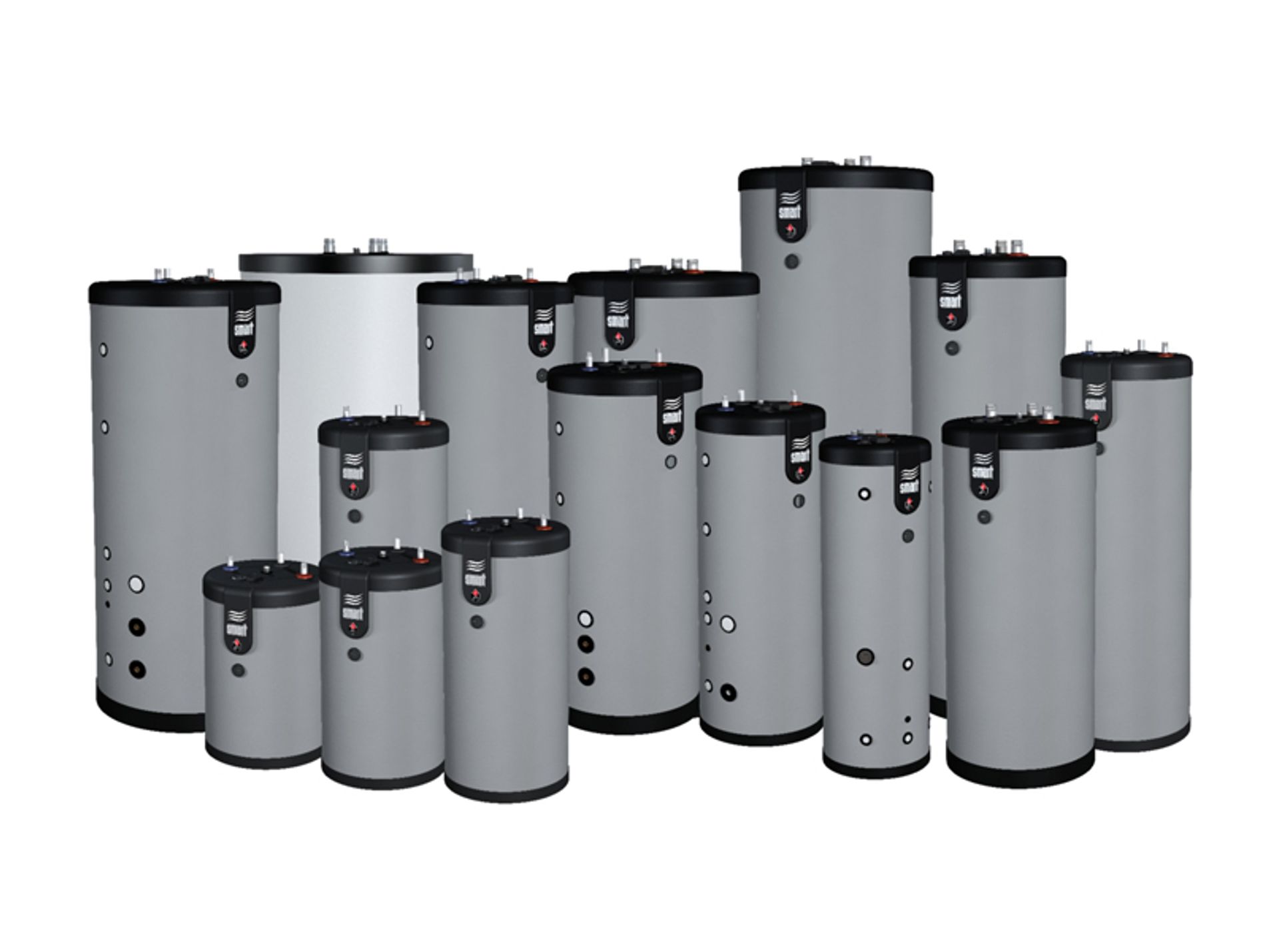

- Deze range bestaat uit 8 modellen: 105, 130, 161, 203, 242, 320, 420 en 600 liter.
- De Smart is volledig geïsoleerd met hoogwaardig polyurethaanschuim, afgewerkt met een mantel in elegant en schokbestendig polypropeen
- Alle modellen zijn standaard uitgevoerd met een geïntegreerde bedieningsthermostaat en thermometer, deze zijn eenvoudig vervangbaar door externe NTC’s

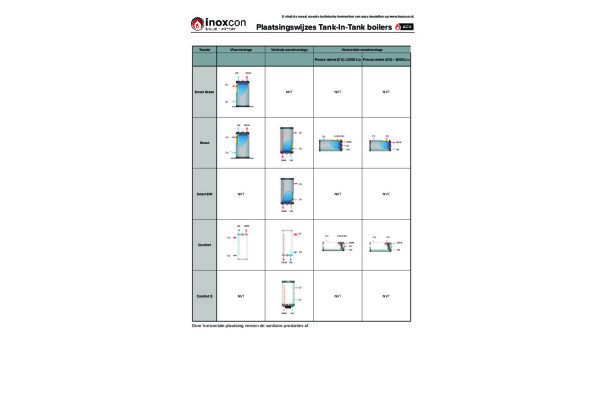

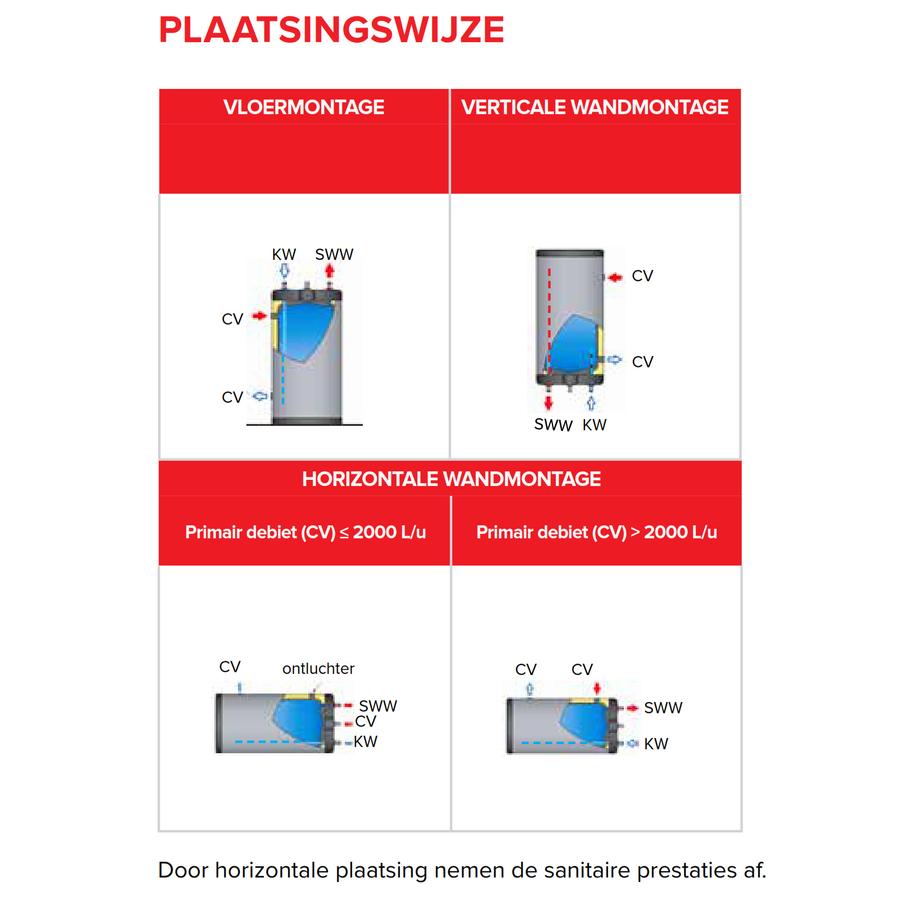

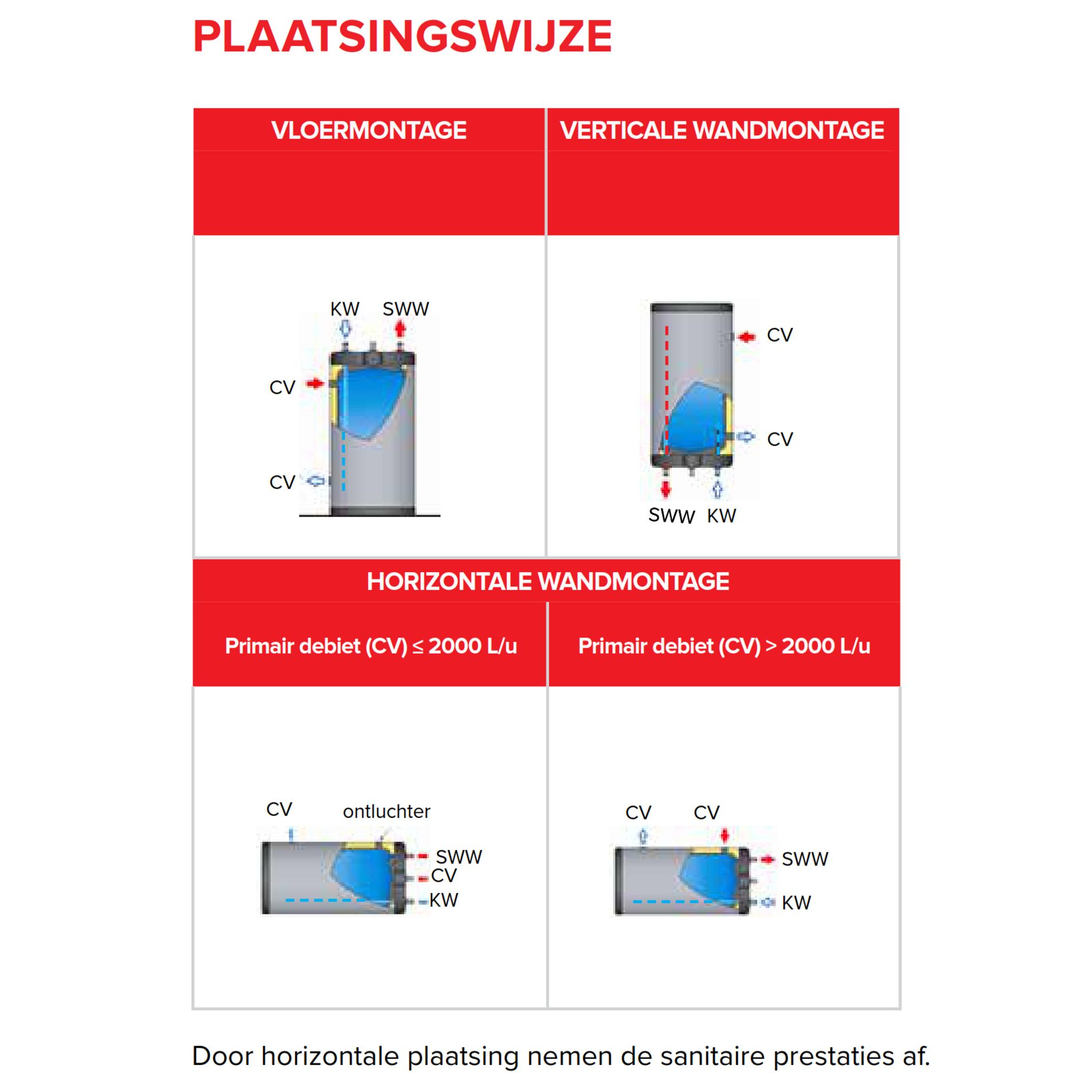

- De Smart 100 – 240 zijn zowel in hangend, staand als horizontaal leverbaar, inclusief ophangbeugels en injectiebuis voor montage van de boiler met aansluiting naar beneden
- De Smart 320 - 600 wordt geleverd als een staande boiler
- Eenvoudig te plaatsen en zeer onderhoudsarm
- De logo’s zijn bij de Smart flexibel te plaatsen bij de hangende uitvoering volgens de positie van de boiler
- Speciale aansluiting voor een recirculatieleiding, manuele ontluchter en een dompelbuis in roestvast staal

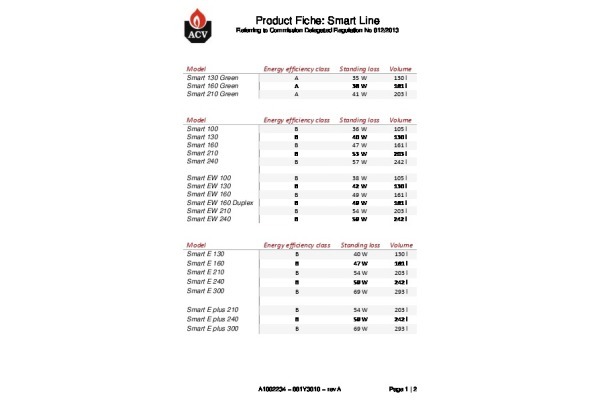

- De Smart range voldoet aan de B/C klasse volgens de norm EU 812/2013
- Anti-legionella met een opslagtemperatuur > 60°C
- Alle modellen zijn optioneel leverbaar met dubbele scheiding (> 45 kW)
| Smart | 100 | 130 | 160 | 210 | 240 | |||
|---|---|---|---|---|---|---|---|---|
| Artikelnummer | 06602401 | 06602501 | 06602601 | 06602701 | 06602801 | |||
| Artikelnummer met set DS (Dubbele Scheiding) | optie | optie | optie | 00NL5126 | 00NL2527 | |||
| Constructiekenmerken | 100 | 130 | 160 | 210 | 240 | |||
| Inhoud | liter | 105 | 130 | 161 | 203 | 242 | ||
| Capaciteit (primair) | liter | 30 | 31 | 35 | 39 | 42 | ||
| Max bedrijfstemperatuur (primair) | °C | 90 | 90 | 90 | 90 | 90 | ||
| Max bedrijfsdruk (primair) | bar | 3 | 3 | 3 | 3 | 3 | ||
| Max bedrijfsdruk (sanitair warm water) | bar | 8,6 | 8,6 | 8,6 | 8,6 | 8,6 | ||
| Primair debiet (EN 12897:2016) | L/s | 0,70 | 0,70 | 0,70 | 1,25 | 1,25 | ||
| Drukverlies CV-zijdig (EN 12897:2016) | mbar | 22,6 | 26,8 | 26,8 | 41,6 | 47,3 | ||
| Verwarmingsoppervlakte | m² | 1,03 | 1,26 | 1,54 | 1,94 | 2,29 | ||
| Aansluiting primaire circuit | Ø" | 1 (F) | 1 (F) | 1 (F) | 1 (F) | 1 (F) | ||
| Aansluiting sanitaire installatie | Ø" | 3/4 (M) | 3/4 (M) | 3/4 (M) | 3/4 (M) | 3/4 (M) | ||
| Aansluiting - hercirculatie / veiligheidsklep | Ø" | 3/4 (M) | 3/4 (M) | 3/4 (M) | 3/4 (M) | 3/4 (M) | ||
| Verwarmingskarakteristieken | 100 | 130 | 160 | 210 | 240 | |||
| Reheat time (EN 12897:2016) | min | 10 | 10 | 10 | 9 | 9 | ||
| Reheat performance (EN 12897:2016) | kW | 18,4 | 24,7 | 32,2 | 39,2 | 44,6 | ||
| Opgenomen vermogen tank (warmtebron: cv-ketel) | kW | 23 | 31 | 39 | 53 | 68 | ||
| Prestaties in sanitair warm water | 100 | 130 | 160 | 210 | 240 | |||
| Piekdebiet bij 40 °C | liter/10 min | 236 | 321 | 406 | 547 | 700 | ||
| Piekdebiet 1ste uur bij 40 °C | liter/60 min | 784 | 1063 | 1349 | 1820 | 2319 | ||
| Continu debiet bij 40 °C | liter/uur | 658 | 890 | 1132 | 1527 | 1943 | ||
| Piekdebiet bij 45 °C | liter/10 min | 202 | 275 | 348 | 469 | 600 | ||
| Piekdebiet 1ste uur bij 45 °C | liter/60 min | 672 | 911 | 1156 | 1560 | 1988 | ||
| Continu debiet bij 45 °C | liter/uur | 564 | 763 | 970 | 1309 | 1665 | ||
| Piekdebiet bij 60 °C | liter/10 min | 117 | 161 | 209 | 272 | 337 | ||
| Piekdebiet 1ste uur bij 60 °C | liter/60 min | 384 | 549 | 689 | 913 | 1165 | ||
| Continu debiet bij 60 °C | liter/uur | 320 | 465 | 576 | 769 | 994 | ||
| Coefficient (NL) | min | 1,0 | 2,1 | 3 | 5,2 | 11,8 | ||
| Eco Design Fields | 100 | 130 | 160 | 210 | 240 | |||

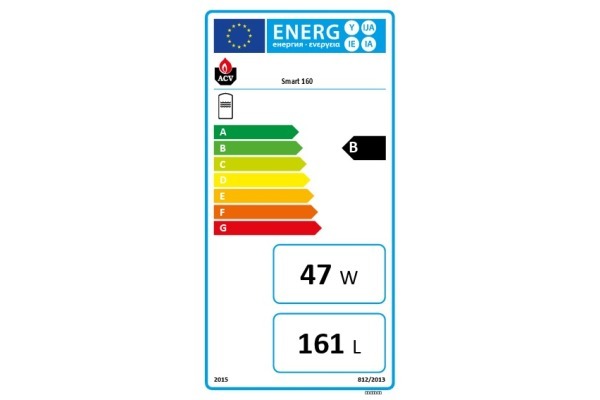

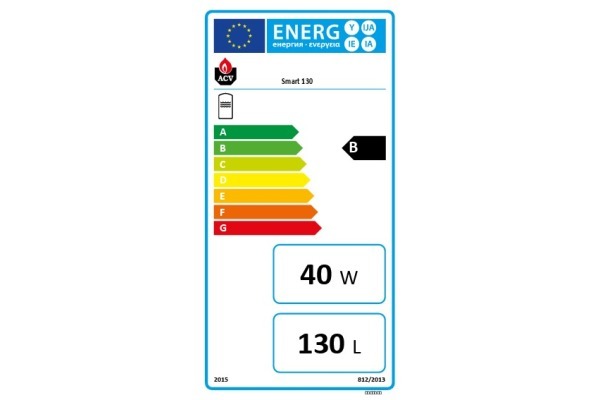

| Energie-efficientieklasse | bar | B | B | B | B | B | ||
| Warmhoudverlies (Energie label) | W | 36 | 40 | 47 | 53 | 57 |
| Smart | 320 | 420 | 600 | ||||
|---|---|---|---|---|---|---|---|
| Artikelnummer | 06618501 | 06618601 | 06619301 | ||||
| Artikelnummer met set DS (Dubbele Scheiding) | 00NL5028 | 00NL5058 | 86619301 | ||||
| Constructiekenmerken | 320 | 420 | 600 | ||||
| Inhoud | liter | 318 | 413 | 606 | |||
| Capaciteit (primair) | liter | 55 | 55 | 161 | |||
| Max bedrijfstemperatuur (primair) | °C | 90 | 90 | 90 | |||
| Max bedrijfsdruk (primair) | bar | 4 | 4 | 4 | |||
| Max bedrijfsdruk (sanitair warm water) | bar | 8,6 | 8,6 | 8,6 | |||
| Primair debiet (EN 12897:2016) | L/s | 1,81 | 1,81 | 2,08 | |||
| Drukverlies CV-zijdig (EN 12897:2016) | mbar | 90 | 95 | 92 | |||
| Verwarmingsoppervlakte | m² | 2,65 | 3,24 | 3,58 | |||
| Aansluiting primaire circuit | Ø" | 1 1/2 (F) | 1 1/2 (F) | 1 1/2 (F) | |||
| Aansluiting sanitaire installatie | Ø" | 1 1/2 (M) | 1 1/2 (M) | 1 1/2 (M) | |||
| Aansluiting - recirculatie / veiligheidsklep | Ø" | 1 1/2 (M) | 1 1/2 (M) | 1 1/2 (M) | |||
| Verwarmingskarakteristieken | 320 | 420 | 600 | ||||
| Reheat time (EN 12897:2016) | min | - | - | - | |||
| Reheat performance (EN 12897:2016) | kW | 60 | 65 | 71 | |||
| Opgenomen vermogen tank cv-ketel) | kW | 73 | 88 | 88 | |||
| Prestaties in sanitair warm water | 320 | 420 | 600 | ||||
| Piekdebiet bij 40 °C | liter/10 min | 922 | 1195 | 1345 | |||
| Piekdebiet 1ste uur bij 40 °C | liter/60 min | 2666 | 3151 | 3437 | |||
| Continu debiet bij 40 °C | liter/uur | 2093 | 2536 | 2511 | |||
| Piekdebiet bij 45 °C | liter/10 min | 790 | 1012 | 1153 | |||
| Piekdebiet 1ste uur bij 45 °C | liter/60 min | 2285 | 2608 | 2946 | |||
| Continu debiet bij 45 °C | liter/uur | 1794 | 2058 | 2152 | |||
| Piekdebiet bij 60 °C | liter/10 min | 504 | 620 | 706 | |||
| Piekdebiet 1ste uur bij 60 °C | liter/60 min | 1368 | 1513 | 1733 | |||
| Continu debiet bij 60 °C | liter/uur | 1037 | 1153 | 1232 | |||
| Coefficient (NL) | 17 | 26,3 | 34 | ||||
| Eco Design Fields | 320 | 420 | 600 | ||||

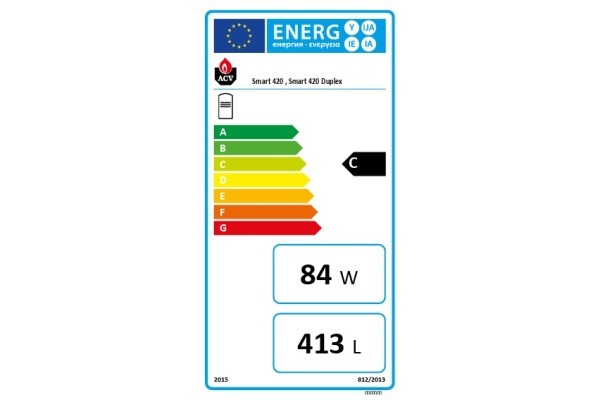

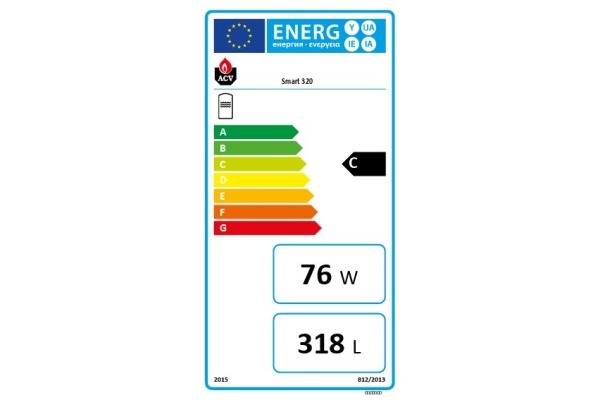

| Energie-efficientieklasse | C | C | - | ||||
| Warmhoudverlies (Energie label) | W | 76 | 84 | 110 |
Opmerking:
- De prestaties in de tabel hierboven werden verkregen op basis van de daarin vermelde minimum vermogens
- Bij een ketel met een kleiner vermogen zullen de sanitaire warm waterprestaties ook kleiner zijn. Raadpleeg ons indien nodig
- De prestaties in de tabel zijn berekend zonder thermostatische mengkraan
- De gegevens hebben uitsluitend betrekking op een verticaal opgesteld toestel

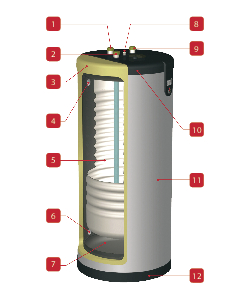

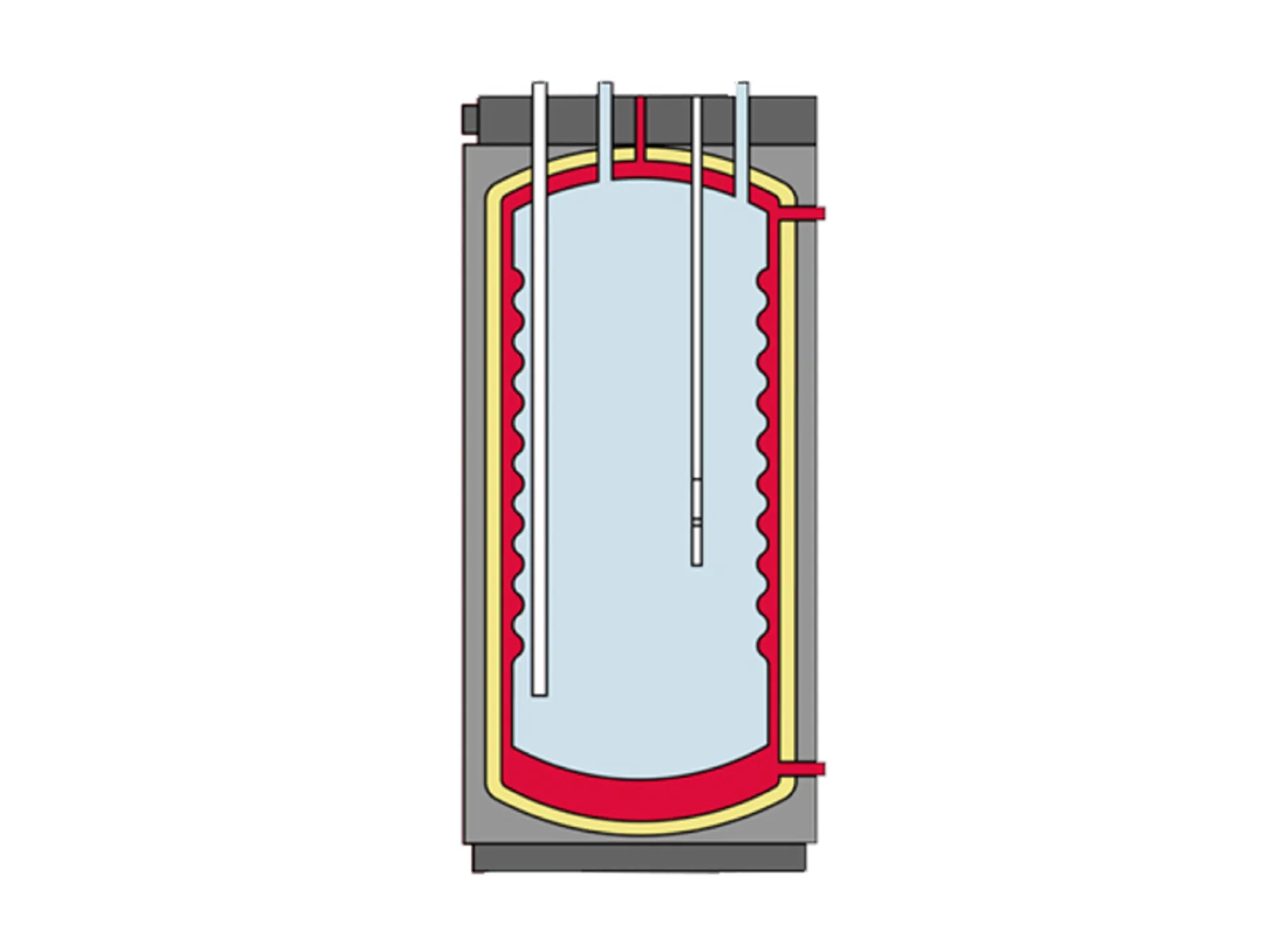

| Legenda | Smart 100-600 |
|---|---|
| 1 | Aansluiting reciculatieleiding sanitair |
| 2 | Aansluiting sanitair koud water |
| 3 | Isolatie van gespoten polyurethaanschuim |
| 4 | Aanvoer van cv circuit |
| 5 | Binnentank van hoogwaardig roestvast staal |
| 6 | Retour van cv circuit |
| 7 | Buitentank uit hoogwaardig plaatstaal |
| 8 | Manuele ontluchter |
| 9 | Aansluiting sanitair warm water |
| 10 | Deksel van polypropeen |
| 11 | Mantel van dik schokbestendg polypropeen |
| 12 | Sokkel van polypropeen |
| Smart | 100 | 130 | 160 | 210 | 240 | |
|---|---|---|---|---|---|---|
| Artikelnummer | 06602401 | 06602501 | 06602601 | 06602701 | 06602801 | |
| Artikelnummer met set DS (Dubbele Scheiding) | optie | optie | optie | 00NL5126 | 00NL2527 | |

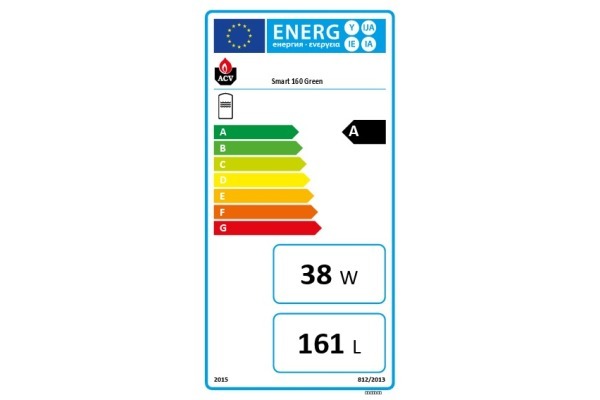

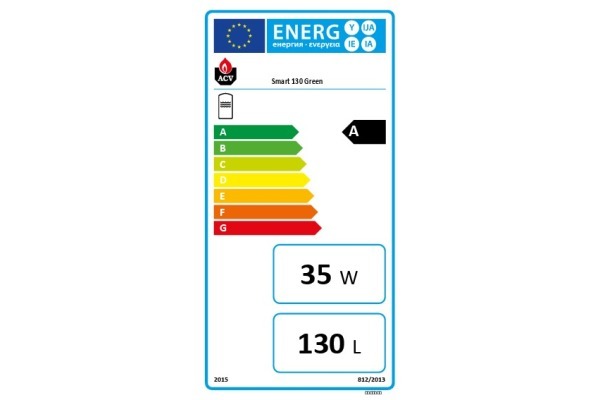

| Artikelnummer voor Smart Green (Energielabel A) | A1002046 | A1002047 | A1002048 | |||

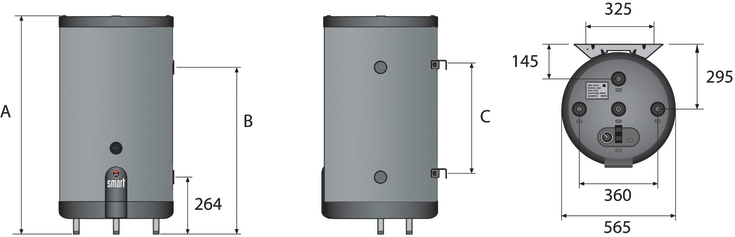

| Afmetingen | ||||||
| A | 865 | 1025 | 1225 | 1497 | 1744 | mm |
| B | 629 | 789 | 989 | 1261 | 1508 | mm |
| C | 365 | 525 | 725 | 997 | 1244 | mm |
| Afm. - Hoogte (met aansluitingen) | 865 | 1025 | 1225 | 1497 | 1744 | mm |
| Afm. - Hoogte (zonder aansluitingen) | 800 | 960 | 1160 | 1435 | 1680 | mm |
| Afm. - Breedte of Diameter (zonder aansluitingen) | 565 | 565 | 565 | 565 | 565 | mm |
| Smart | 320 | 420 | 600 | |||
|---|---|---|---|---|---|---|
| Artikelnummer | 06618501 | 06618601 | 06619301 | |||
| Artikelnummer met set DS (Dubbele Scheiding) | 00NL5028 | 00NL5058 | 86619301 | |||

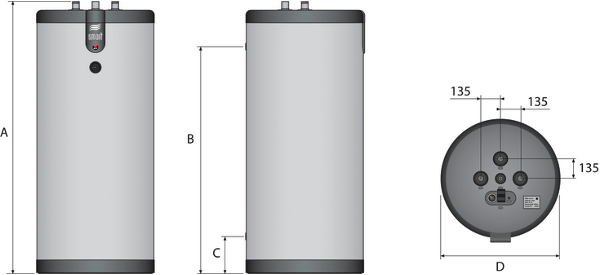

| Afmetingen | ||||||
| A | 1602 | 2024 | 1901 | mm | ||
| B | 1280 | 1705 | 1583 | mm | ||
| C | 250 | 250 | 255 | mm | ||
| D | 660 | 660 | 817 | mm | ||
| Afm. - Hoogte (met aansluitingen) | 1602 | 2024 | 1901 | mm | ||
| Afm. - Hoogte (zonder aansluitingen) | 1536 | 1959 | 1827 | mm | ||
| Afm. - Breedte of Diameter (zonder aansluitingen) | 675 | 673 | 817 | mm | ||

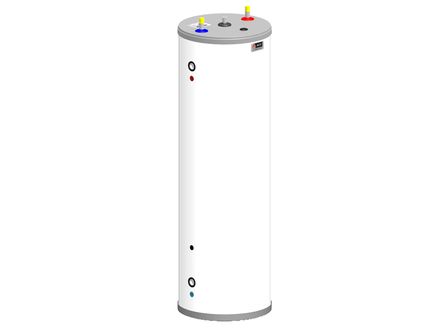

Comfort 100 - 240 liter
Indirecte boilers in hoogwaardig roestvast staal, staand, hangend en horizontaal. Met name geschikt voor woningen en kleine utiliteit.

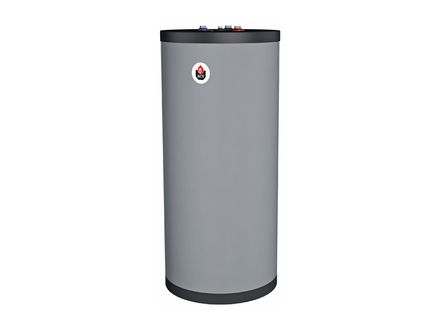

HR s 320 - 1000 liter
